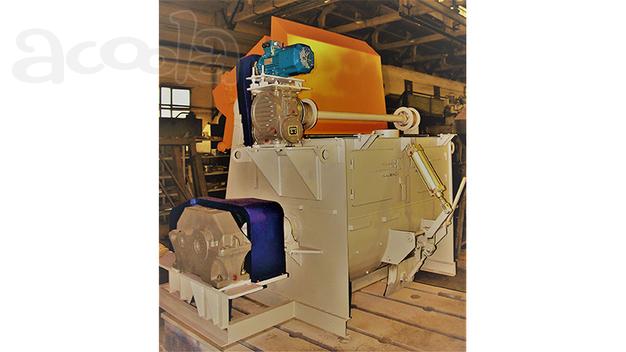

Бетоносмеситель БП-1Г-600с

Бетоносмеситель состоит из корпуса, скипа, который по роликам перемещается по направляющим, привода подъёмника, шкафа электрического, пульта управления. Привод подъёмника состоит из лебедки, электродвигателя со встроенным электротормозом, червячного редуктора и клиноременной передачи, смонтированных на одном основании. Привод подъёмника предназначен для подъёма скипа с компонентами смеси, опрокидывания его и опускания вниз.

В корпусе расположен роторный узел, вращение которого осуществляется цилиндрическим редуктором через клиноременную передачу от электродвигателя. Роторный узел предназначен для перемешивания и выгрузки смеси. Роторный узел состоит из вала на котором крепятся 2 группы лопастей (по 3 лопасти), обращенных навстречу друг к другу. Выгрузка смеси производится путем открывания крышки затвора в нижней части корпуса.

Подача воды в корпус бетоносмесителя осуществляется через систему водопитания. Управление работой бетоносмесителя осуществляется с пульта управления. Чистку внутренней полости корпуса, лопастей производить водой. Для слива воды предусмотрено выпускное окно.

Блок дозаторов БД. Блок дозаторов предназначен для дозирования цемента, воды и жидкостных хим. добавок. Тензодатчики служат для измерения массы в бункере. Разгрузочная дисковая пневмозаслонка "Camozzi" ∅200 слжит для сброса набранной дозы в смеситель.

- Дозатор цемента от 150 кг;
- Разгрузочная дисковая пневмозаслонка "Camozzi" ∅200;
- Тензодатчики Cas SBA100 - 3 штуки;
- Вибратор OLI MVE 41 - 1 штука;
- Время разгрузки 10с;
- Дозатор воды от 75л;
- Тензодатчики SBA100 - 3 штуки;
- Дозатор хим. добавки от 10 л;
- Тензодатчики PSA100 - 1 штуки;
- Точность дозирования +_ 2%;
- Давление в пневмосистеме 0,6 мПа (не менее).
